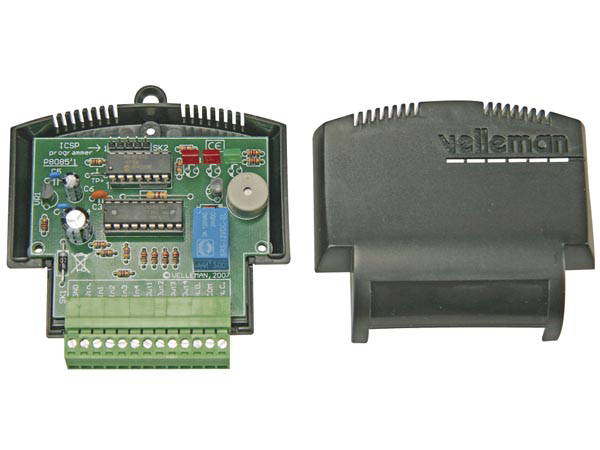

Deze toepassingsmodule lijkt klein maar zijn prestaties zijn groots - alles hangt af van uw programmeringvaardigheden.
Vanaf nu kunt u zelf uw eigen toepassing ontwerpen zonder u zich druk te maken over de hardware. Alle bufferingangen en -uitgangen zijn gebruiksklaar. De module is uitgerust met een led, een relaisuitgang en een zoemer.

Ontwerp uw eigen automatisering, controller, autotoepassing…
U hebt enkel één van onze programmers nodig: vm134 of K8076

---

Specificaties

• Fysieke eigenschappen
• Primaire kleuren: Groen
• Diepte van het product: 70 mm
• Hoogte van het product: 25 mm
• Breedte van het product: 80 mm
• Gewicht Product: 60 g
• Prestaties en technische specificaties
• Coderingsniveau: 1
• Elektronica-vaardigheidsniveau: 1
• Mechanische vaardigheden: 1
• Soldeervaardigheidsniveau: 1
• Specificaties kits & modules:


  • voeding: 12V DC (ongereguleerd) / 100mA


  • 4 ingangen (spanningsgevoelige ingangen)


  • ingangssignaalspanning: 5 - 24VDC, @ 4K7


  • 4 NPN-transistoruitgangen (open-collector, sink-uitgangen).:


  • transistoruitgangsstroom: max. 100 mA elk


  • directe 12V-relaisaansturing mogelijk (geen beveiligingsdiode nodig)


  • 1 relaisuitgang met NO/NC-contact (2A)


  • MCU-snelheid: vaste 4MHz interne oscillator


  • 9 vrij programmeerbare I/O's (4 in, 5 uit)


  • PIC16F630 microcontroller van Microchip aan boord


  • LED-indicatie voor voeding en relaisuitgang


  • 1 vrij programmeerbare LED-indicatie


  • ingebouwde minizoemer voor geluidssignalen


  • ICSP-connector op de kaart voor programmeren


  • PIC programmeerapparaat ondersteunt PIC16F630



Downloads

• uk
• uk - nl
• Polish
• Application note for programming the VM142 with MPLAB 7.6 or higher (PIC assembler)

• Application note for programming the VM142 with MikroBasic 6.0
