De nieuwe mini functiegenerator is gebruiksvriendelijk en heeft een frequentiebereik van max. 1 MHz!

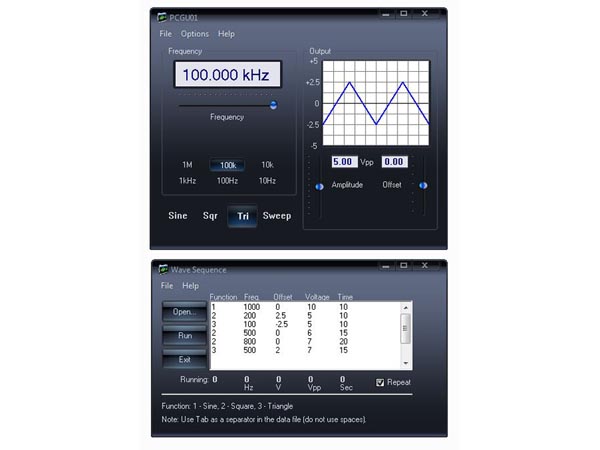

Dit praktische meetinstrument kan sinus-, blokgolf- en driehoeksignalen generen en heeft een DAC-resolutie van 10 bits. Uitgangsspanning van 0.2 Vpp tot 10 Vpp. Download de dedicated Windows® software en stuur de verschillende signalen. De software omvat een geautomatiseerde golfvormgenerator.

---

Specificaties

• Fysieke eigenschappen
• Primaire kleuren: Grijs
• Primaire gedetailleerde kleuren: Metallic zilver
• Kleur uitgebreid: Zwart,Rood
• Diepte van het product: 14 mm
• Hoogte van het product: 40 mm
• Breedte van het product: 85 mm
• Gewicht Product: 80 g
• Functionele kenmerken
• Specificaties functiegenerator:


  • DAC-resoluties: 10 bits


  • frequentiebereik: sinus, driehoeksvorm 1 Hz tot 1 MHz, blokgolf 1 Hz tot 100 kHz


  • resolutie voor frequentie-instelling: 0,04 Hz


  • sweep-functie


  • amplitudebereik: 200 mVpp tot 10 Vpp @ 1 kHz // onbelast / 0 V offset


  • amplitudebereik met offset: 200 mVpp tot 7,5 Vpp @ 1 kHz // onbelast / -2,5 V tot +2,5 V offset


  • offsetbereik: van 0 tot -2,5 V of +2,5 V max. (resolutie 0,5% van volle schaal)


  • golfvormen: sinus, vierkant en driehoek


  • typische sinusvervorming (THD): < 0,02% @ 1 kHz / 0 dB / 600 Ohm


  • stijg-/daaltijd blokgolf: < 0,2 µs


  • uitgangsimpedantie: 50 Ohm


• Prestaties en technische specificaties
• Minimale systeemvereisten: Windows XP, Vista, 7, 8, 10
• Connectiviteit & Slimme Functies
• USB bediend: Ja

Downloads

• PCGU01 software package Version 1.01 for Windows 7/8/10 (released 25/09/2018).
• Oscilloscopes cross reference table (uk)
